вступ
У кульовому млині чи іншому важкому гірничому обладнанні система трансмісії настільки надійна, наскільки надійна її відповідна шестерня. Кольоровий механізм кульового млина працює разом із шестернею та валом шестерні, перетворюючи потужність двигуна на стабільний обертальний рух корпусу млина. Якщо система правильно розроблена та точно оброблена, вона забезпечує плавну передачу крутного моменту, низький рівень шуму, кращий розподіл навантаження та довший термін служби.
Для покупців майнінгу ключовим є не просто придбання одного компонента механізму. Справжньою цінністю є повна система передачі з колінчастою передачею, розроблена як відповідне рішення для промислових передач, передач гірничого обладнання та довгострокової-надійності установки.
Що таке повна система передачі зубчастого колеса?
Обхват спорядження
Theпоясне спорядженняце велика зубчаста корона, встановлена навколо корпусу млина. Це основний компонент системи,-що передає крутний момент, і він повинен підтримувати чудову точність зубів, кругову стабільність і рівномірність контакту. Для великих гірничодобувних заводів колінчасті шестерні зазвичай виготовляються як важкі-промислові шестерні з великими профілями модулів і суворим геометричним контролем.
Щоб уникнути нерівномірного зносу, ненормальної вібрації та передчасного виходу з ладу, високоякісна{0}}колесна шестерня має відповідати шестерні.
Шестерня
Theзубчастий валпідтримує шестерню і забезпечує точне вирівнювання між приводним двигуном і зубчатим колесом. У повній системі трансмісії вал шестерні повинен зберігати концентричність, жорсткість на кручення та надійну передачу навантаження. Якщо вал оброблений неправильно, вся пара шестерень може постраждати від зміщення та нерівного контакту зубів.
У гірничому обладнанні шестерня не є простою частиною, що обертається; це прецизійний елемент трансмісії, який безпосередньо впливає на стабільність і термін служби коробки передач.
Шестерня
Theшестерняце менша ведуча шестерня, яка безпосередньо зчіплюється з подпругою. Він передає потужність від приводного двигуна до основної обертової системи. Оскільки шестерня працює під концентрованим контактним навантаженням, її геометрія зуба, реакція на термічну обробку та контроль биття мають вирішальне значення для загальної продуктивності.
Для кульових млинів шестерня часто є елементом, який -зношується найшвидше, якщо відповідність або змащення погані. Ось чому вибір постачальника спорядження має значення.
Як працює система подпруги та шестерні
Моторний привід
Електродвигун передає потужність обертання шестерні через вал шестерні. У високо-гірничодобувних системах вихідна потужність двигуна має бути стабільною та добре вирівняною, щоб запобігти перевантаженню та вібрації.
01
Передача крутного моменту
Після того, як ведуча шестерня входить у зчеплення з зубчатим колесом, крутний момент передається корпусу млина. Велика контактна поверхня допомагає розподілити навантаження між кількома зубами замість того, щоб концентрувати напругу в одній точці.
02
Зачеплення передач
Плавне зачеплення залежить від точного профілю зуба, узгодженості кроку та правильного люфту. Якщо подвійна та шестерня підібрані неправильно, система може створювати шум, нагріватися та нерівномірно зношуватися.
03
Обертання млина
Коли повна система зібрана правильно, млин стабільно обертається під постійним навантаженням. Ось чому повна система передачі зубчастого колеса завжди надійніша, ніж запчастини, придбані незалежно.
04
Чому точне зіставлення має значення
Зубний контакт
Точний контакт зубів зменшує локальне навантаження та запобігає передчасному зносу. У гірничодобувному обладнанні поганий контакт може швидко пошкодити як кобель, так і шестерню.
Контроль вібрації
Якщо вал шестерні, шестерня та хрестовина не вирівняні, вібрація різко зростає. Точне узгодження забезпечує збалансованість системи та захист навколишніх компонентів.
Подовжений термін служби механізму
Підібрані системи передач рівномірно розподіляють знос і продовжують термін служби. Це особливо важливо для цілодобово працюючих механізмів майнінгового обладнання.
Низька вартість обслуговування
Надійна система передачі скорочує зупинки, заміну запчастин і аварійний ремонт. Для покупців це безпосередньо покращує загальну експлуатаційну вартість.
Основні технічні характеристики
| Діаметр обхвату шестерні | 3 m – 12 m+ | Застосування великих гірничих млинів |
| Модуль передач | M20 – M45 | Підтримується обробка великих{0}}модулів |
| матеріал | BS3100 BT1 | Високоміцна лита сталь- |
| Термічна обробка | Нормалізація + Q&T | Покращує стійкість конструкції |
| Твердість | 200 – 300 HB | Залежно від вимог дизайну |
| Точність зубів | Еквівалент AGMA / DIN | Стандартний контроль гірничого обладнання |
| Вибіг | Контролюється за малюнком | Критичний для плавного обертання |
| Шорсткість поверхні | Ra контролюється на поверхню | Підтримує змащення та контроль зносу |
Виробництво та контроль якості
Контроль кастингу
Контрольоване лиття допомагає зменшити усадку, пористість і внутрішню напругу у великих частинах зубчастих передач.
Термічна обробка
Нормалізація, загартування та відпуск контролюються для забезпечення стабільної твердості та надійності розмірів.
Обробка з ЧПУ
Обробка з ЧПУ використовується для точності отвору, торця та контрольної поверхні.
Зуборізка
Точна зубчаста нарізка забезпечує точну геометрію зубів і постійний крок по всьому колу.
Контроль НК
Для виявлення прихованих дефектів і поверхневих тріщин перед транспортуванням застосовують UT і MT перевірку.

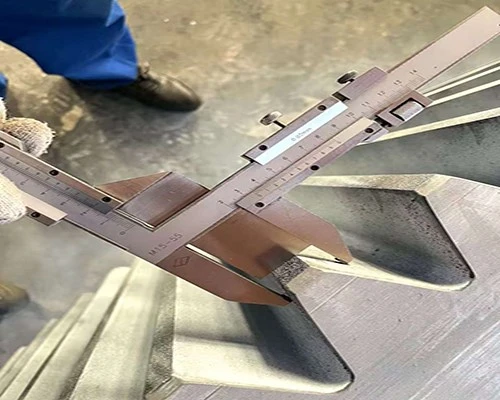

Остаточне вимірювання
Перевірка розмірів, огляд зубів, вимірювання биття та перевірка шорсткості поверхні завершуються перед випуском.
Перевірка фабрики замовником і затвердження проекту
Перед відвантаженням команда інженерів і закупівель замовника відвідала наше виробниче підприємство в Китаї, щоб особисто перевірити зубчасту передачу 228T і вал шестерні 19T. Під час візиту вони переглянули повний виробничий процес, включаючи підготовку сировини, записи про термічну обробку, обробку з ЧПУ, точність нарізання зубчастих коліс і процедури остаточної перевірки.
Наші інженери з якості представили докладні звіти, що охоплюють перевірку профілю зубів, вимірювання кроку зубчастих коліс, випробування на твердість, перевірку UT і MT, перевірку геометричного биття та контроль обробки поверхні. Замовник також був свідком пробного складання та перевірки розмірів компонентів трансмісії.
Після перевірки клієнт висловив велике задоволення точністю обробки, управлінням виробництвом, підготовкою експортної упаковки та загальними можливостями виробництва. Проект було офіційно схвалено для транспортування до порту Сурабая за допомогою контейнера 20OT open{2}}top.
Експортне пакування та глобальна доставка
Для цього проекту ми доставили в порт Сурабая вал 228T і шестерню 19T за допомогою контейнера 20OT open-top. Цей спосіб транспортування було обрано, тому що він забезпечив безпечніший шлях підйому, кращий доступ для вертикального завантаження та менший ризик пошкодження для великих компонентів механізму шахтного обладнання.
Кольоровий механізм і вал шестерні були запаковані анти{0}}захистом від іржі,-вологостійкою оболонкою та посиленими сталевими опорами. Контейнер із відкритим -верхом дозволяв завантажувати кран зверху, що було особливо важливо для великого діаметра та ваги шестерні. З точки зору клієнта, рішення 20OT також збалансувало безпеку доставки, ефективність завантаження та контроль витрат. Було підготовлено повну експортну документацію для підтримки безперебійного митного оформлення та доставки проекту.
Чому світові гірничодобувні компанії вибирають ZM INDUSTRY CO., LTD.
20+ років досвіду
Маючи понад два десятиліття у виробництві зубчастих передач, ми розуміємо вимоги до робочих характеристик кульових млинів, шестерень і шестерень, які використовуються в гірничому обладнанні.
100% спеціальна відповідність
Ми виготовляємо згідно з кресленнями та умовами експлуатації, гарантуючи, що комплект трансмісії відповідає фактичній системі млина замовника.
Великі-модульні можливості
Наше обладнання та керування процесом підтримують обробку-модулів великогабаритних промислових передач.
Повний контроль процесу
Від лиття до перевірки, кожен етап-контролюється власними силами для захисту якості та доставки.
FAQ – Часті запитання
01.Чим повна система передачі зубчастого колеса краще, ніж окремі частини?
02.Як ви контролюєте точність великої шестерні?
03. Чи можете ви виготовити обидва зубчасті колеса та вал шестерні разом?
04. Які звіти про перевірки надаються?
05. Чому для перевезення в Сурабаї використовувався контейнер 20 OT?
06.Чи підтримуєте ви нестандартні креслення та не-стандартні комплекти передач?
Надішліть запит на індивідуальні системи подпруг
Якщо ви шукаєте надійного виробника зубчастого колеса, постачальника зубчастого колеса або довгострокового-партнера з приводу зубчатого колеса та шестерні для кульових млинів, зв’яжіться з нами сьогодні. Наша команда може надати відповідні рішення для зубчастих передач для шахтного обладнання, включаючи великі-модульні шестерні, зубчасті вали та повні набори трансмісій.
Надішліть нам свої креслення та робочі параметри сьогодні -, і ми допоможемо вам створити надійнішу систему приводу майнінгу.
